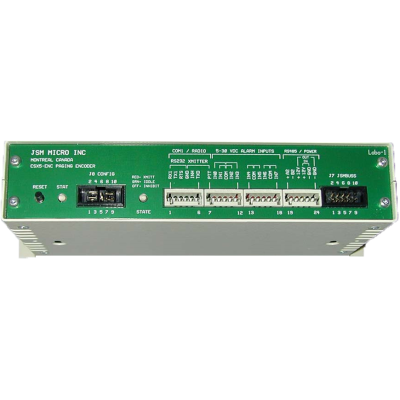

Encodeur POCSAG

L’encodeur POCSAG de JSM Micro reçoit l’information du système d’appel d’urgence et la convertit (l’encode) pour qu’elle soit acheminée aux téléavertisseurs par le transmetteur radio. Il est un composant essentiel d’un système complet de téléavertisseurs.

Caractéristiques

Cet encodeur peut offrir une sortie data de 512 ou 1024 bps. La polarité du data et de l’entrée « inhibit » est programmable. Il est possible de programmer le type de chaque entrée (no nc) et un message d’alarme et de retour à la normale. Les protocoles offerts sont TAP, MEP, COMP. L’encodeur génère des messages à partir d’informations extraites de ports sériels RS232.

• Programmable via port sériel

• Interface radio universelle

• Mémoire de configuration FLASH

• Sortie Pocsag 512 ou 1024 bps CCIT

• 8 inputs (no, nc, 5-30 vdc ou contact sec)

• Mode test de couverture radio inclus

• Témoins lumineux DEL (idle, inhibited, transmitting)

• Réseautage  jusqu’à 32 modules CSX5

• Boîtier : Acier laminé à froid blanc cassé

• Réseautage RS485 (32 modules maximum)

Spécifications techniques

• Sortie Pocsag : 512/1024 CCIT
• Sortie data : 0-5v ou RS232
• Entrée Inhibit : 0-12 v ou open collector or RS232
• Sortie PTT : Open collector (24 v tolerant) ou RS232
• Entrées alarme : 8, opto-isolées (5-30 vdc, no or nc)
• Alimentation : 12-18 volts dc, 140 ma max.
• Mémoire : 128K ram, 512K flash

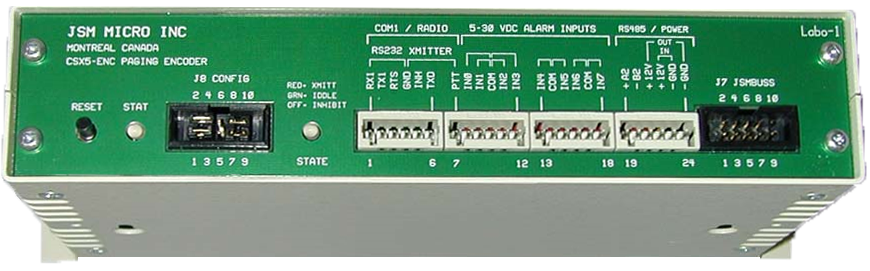

POCSAG encoder

JSM Micro's POCSAG encoder receives information from the emergency call system and converts it (the encoder) to be routed to pagers by the radio transmitter. It is an essential component of a complete pager system.

Features

This encoder can offer a data output of 512 or 1024 bps. The polarity of the data and the "inhibit" input is programmable. It is possible to program the type of each input (no nc) and an alarm and return to normal message. The protocols offered are TAP, MEP, COMP. The encoder generates messages from information extracted from RS232 serial ports.

• Programmable via serial port

• Universal radio interface

• FLASH configuration memory

• Pocsag 512 or 1024 bps CCIT output

• 8 inputs (no, nc, 5-30 vdc ou contact sec)

• Radio coverage test mode included

• LED indicator lights (idle, inhibited, transmitting)

• Networking up to 32 CSX5 modules

• Case: Off-white cold rolled steel

• RS485 networking (32 modules maximum)

Technical Specifications

• Pocsag output: 512/1024 CCIT

• Data output: 0-5v or RS232

• Inhibit input: 0-12 v or open collector or RS232

• PTT output: Open collector (24 v tolerant) or RS232

• Alarm inputs: 8, opto-isolated (5-30 vdc, no or nc)

• Power supply: 12-18 volts dc, 140 ma max.

• Memory: 128K ram, 512K flash
